MODEL SW45
SW45 Lamella Özellikleri
Yüksek Hassasiyetli Çöktürme için Kompakt Lamella Sistemi
SW45 lamella, düşük ve orta askıda katı madde (AKM / TSS) içeren sular için özel olarak tasarlanmış, yüksek çöktürme hassasiyeti sunan lamella clarifier modelidir. İnce plaka aralığı sayesinde özellikle içme suyu, temiz su ve kontrollü kimyasal arıtma uygulamalarında üstün performans sağlar.
SW45 Lamella Genel Tanımı
SW45 lamella sistemi;
- İnce plaka açıklığı
- Yüksek etkin çöktürme yüzeyi
- Kompakt ve modüler tasarım
özellikleriyle, berrak su elde edilmesinin kritik olduğu uygulamalarda tercih edilmektedir.
MODEL SW45
Nehir suyu arıtma prosesleri , içme suyu arıtma prosesleri , kuyu suyu arıtma prosesleri için Avrupa standartlarında üretmekte olduğumuz SW45 Lamella durultucu plakaları, temiz su sistemlerinde koloid yapıda bulunan askıda katı maddelerin giderimi ve bulanıklık giderimi için uygulanmaktadır. Plaka aralıkları daha dar olup, yüzey alanını artışı ile etkin çöktürme sağlanmaktadır. uygulamanın %55 açı ile yapılması uygundur. Ürettiğimiz SW Lamella durultucu 60 derece sıcaklığa dayanıklı PVC malzemeden ve et kalınlığı 1-1,2mm olarak üretim hattımızdan çıkmaktadır.
Teknik Özellikler
|
Models |
SW 65 |
SW 45
|
|
Material |
PVC |
PVC |
|
Sedimentation area / Slope 60° (m²/m³) |
8 |
11 |
|
Sedimentation area / Slope 55°(m²/m³) |
9 |
13 |
|
Vertical module height (H/mm) |
500-2000 |
500-2000 |
|
Standard module height (H/mm) |
1000 |
1000 |
|
Lamella pitch (mm) |
65 (+/-1) |
45 (+/-1) |
|
Hydraulic radius (cm) |
2.5 |
1.7 |
|
Contin. operation temp. Max operation temp. PVC (°C) |
55 60 (short term) |
55 60 (short term) |
|
Contin. operation temp. Max operation temp. PVC (°C) |
70 80 (short term) |
70 80 (short term) |
|
Metric Conversion |
1 m3- 95 mt H: 1000 |
1 m3- 120 mt H: 1000 |
|
SW 65 |
SW 45 |
|
|
Potable and process water |
— |
Highly loaded surface water |
|
Waste water |
Primary sedimentation Stormwater Activated sludge with low sludge volume Humus tanks behind fixed film processes |
Primary sedimentation Stormwater Humus tanks behind fixed film processes |

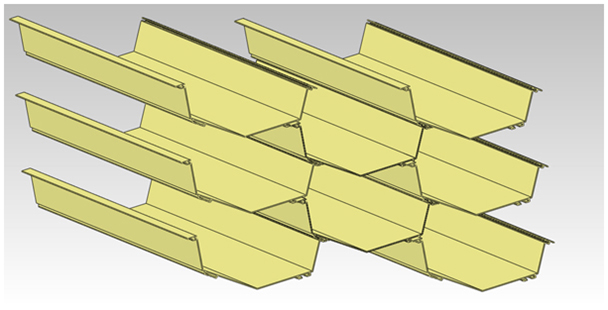

Ürün Görseli

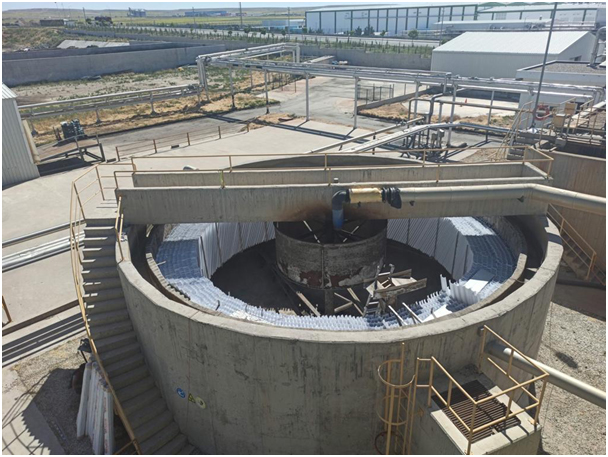

Uygulama Görseli
SW45 Lamella Teknik Özellikleri
Lamella Plaka Malzemesi
- PVC (yüksek dayanımlı)
- Kimyasallara ve korozyona dayanıklı
- Uzun ömürlü ve bakım ihtiyacı düşük
- Pürüzsüz yüzey yapısı sayesinde düşük çamur tutunması
Lamella Plaka Açısı
- Standart eğim açısı: 55° – 60° (yataydan)
Bu açı sayesinde: - Çöken partiküller plakalar üzerinde birikmez
- Çamur yerçekimi etkisiyle aşağıya rahatça kayar
- Sürekli ve stabil çöktürme sağlanır
Plaka Açıklığı (Pitch)
- Nominal plaka aralığı: ~45 mm
Bu dar açıklık:
- İnce flokların etkin şekilde tutulmasını
- Daha yüksek çöktürme hassasiyetini sağlar.

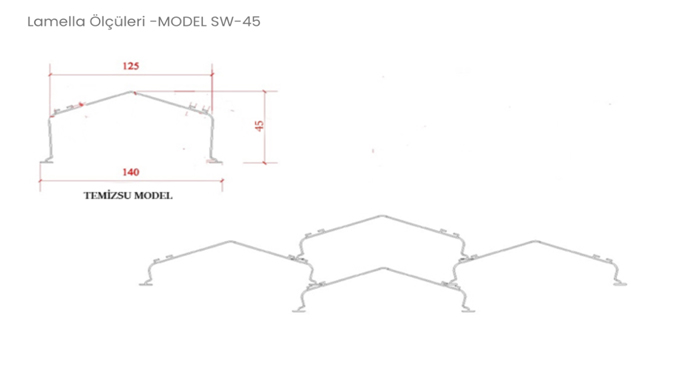

Lamella Plaka Ölçüleri
Standart üretim seçenekleri:
- Uzunluk (L): 800 / 1000 / 1200 / 1500 mm
- Genişlik: Modüler, tank geometrisine uygun
Lamella boyu, havuz yüksekliği ve istenen çöktürme alanına göre projeye özel belirlenir.
Etkin Çöktürme Yüzey Alanı
SW45 lamella sistemi:
- Klasik çöktürme tanklarına kıyasla
- Aynı hacimde çok daha yüksek yüzey alanı oluşturur. Bu sayede:
- Daha düşük hidrolik yükleme
- Daha berrak çıkış suyu elde edilir.
Taşıyıcı Konstrüksiyon Özellikleri
SW45 lamella plakaları;
- Karbon çelik (epoksi boyalı)
- Paslanmaz çelik (SS304 / SS316)
taşıyıcı kasalar içerisinde montajlanır.
Kasa tasarımı:
- Yük dağılımını dengeler
- Montaj ve bakım kolaylığı sağlar
- Uzun süreli stabil çalışma sunar
SW45 Lamella Kullanım Alanları
SW45 lamella özellikle aşağıdaki uygulamalar için uygundur:
- İçme suyu arıtma tesisleri
- Nehir ve yüzey suyu arıtımı
- Kimyasal arıtma sonrası berraklaştırma
- Düşük–orta AKM içeren endüstriyel atıksular
- Filtrasyon sistemleri öncesi ön arıtma
SW45 Lamella Avantajları
Yüksek Çöktürme Hassasiyeti
İnce plaka açıklığı sayesinde küçük partiküller etkin şekilde tutulur.
Kompakt Tasarım
Daha az alan ihtiyacı ile yüksek performans sağlar.
Düşük Bakım İhtiyacı
Hareketli parça içermez, enerji tüketimi yoktur.
Mevcut Tesislere Uyum
Mevcut beton veya çelik tanklara retrofit olarak uygulanabilir.
SW45 Lamella – Su Tipi Uyumu
- Uygun su tipi: Temiz su / düşük AKM içeren sular
- Önerilen kullanım: Yüksek berraklık gerektiren uygulamalar
SW45 lamella modeli; yüksek hassasiyet, kompakt yapı ve uzun ömürlü malzeme kalitesi ile temiz su ve düşük kirlilik yüküne sahip arıtma uygulamalarında ideal bir çözümdür. Doğru projelendirme ile hem performans hem de işletme maliyetleri optimize edilir.
