MODEL SW65

MODEL SW65

Atıksu arıtma tesisleri ve katı madde parçacıkları büyük olan Maden , Demir Çelik, DAF arıtma sistemleri için Avrupa standartlarında üretmiş olduğumuz SW65 model lamella plakaları, askıda katı madde giderimi, yağ gres giderimi, proses suyunda katı madde ve bulanıklık giderimi, soğutma suyu askıda katı madde ve bulanıklık giderimi proseslerinde kullanılmaktadır. Üretilen SW Lamella durultucu plakaları, 60 derece sıcaklığa dayanıklı PVC malzemeden  ve et  kalınlığı 1-1,2mm olarak üretim hattımızdan çıkmaktadır.

SW65 Lamella Özellikleri

Yüksek AKM ve Yüksek Debiler İçin Güçlü Lamella Çöktürme Sistemi

SW65 lamella, yüksek askıda katı madde (AKM / TSS) içeren sular için geliştirilmiş, geniş plaka açıklığı sayesinde yüksek debilerde tıkanma riski olmadan çalışan lamella clarifier modelidir. Endüstriyel atıksu, belediye atıksuyu ve madencilik uygulamalarında güvenle kullanılmaktadır.

SW65 Lamella Genel Tanımı

SW65 lamella sistemi;

  • Geniş plaka aralığı
  • Yüksek hidrolik yük toleransı
  • Ağır hizmet koşullarına uygun yapı

özellikleri ile zor proses koşullarında stabil çöktürme performansı sunar.

Teknik Özellikler

Models

SW 65

SW 45



Material

PVC

PVC

Sedimentation area / Slope 60° (m²/m³)

8

11

Sedimentation area / Slope 55°(m²/m³)

9

13

Vertical module height (H/mm)

500-2000

500-2000

Standard module height (H/mm)

1000

1000

Lamella pitch (mm)

65  (+/-1)

45 (+/-1)

Hydraulic radius (cm)

2.5

1.7

Contin. operation temp.

Max operation temp. PVC (°C)

55

60 (short term)

55

60 (short term)

Contin. operation temp.

Max operation temp. PVC (°C)

70

80 (short term)

70

80 (short term)

Metric Conversion

1 m3- 95 mt

H: 1000

1 m3- 120 mt

H: 1000

Lamella Hesaplama Tablosu



SW 65

SW 45

Potable and process water

—

Highly loaded surface water

Waste water

Primary sedimentation

Stormwater

Activated sludge with low sludge volume

Humus tanks behind fixed film processes

Primary sedimentation

Stormwater

Humus tanks behind fixed film processes

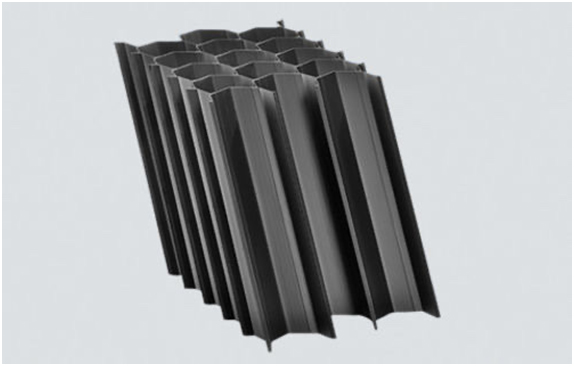

Ürün Görseli

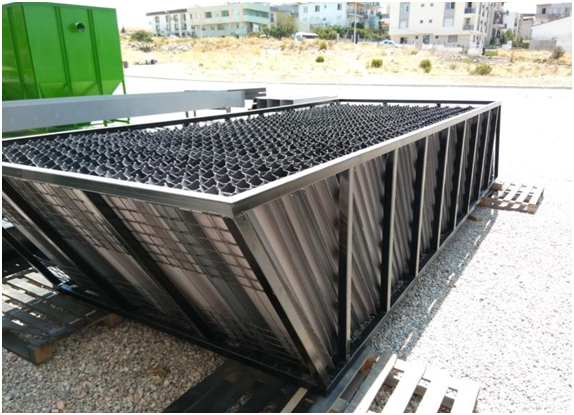

Uygulama Görseli

SW65 Lamella Teknik Özellikleri

 Lamella Plaka Malzemesi

  • PVC (yüksek dayanımlı)
  • Kimyasal ve korozyon etkilerine dayanıklı
  • Endüstriyel atıksular için uygun yapı
  • Uzun servis ömrü

 Lamella Plaka Açısı

  • Standart eğim açısı: 55° – 60° (yatay düzleme göre)
    Bu açı sayesinde:
  • İri ve ağır floklar plakalar üzerinde birikmez
  • Çamur aşağı doğru rahatça kayar
  • Sürekli ve kesintisiz çöktürme sağlanır

Plaka Açıklığı (Pitch)

  • Nominal plaka aralığı: ~65 mm

Bu geniş açıklık:

  • Yüksek AKM içeren sulara uygunluk
  • Tıkanma riskinin minimuma indirilmesi
  • Yüksek debilerde stabil çalışma

sağlar.

Lamella Plaka Ölçüleri

Standart üretim seçenekleri:

  • Uzunluk (L): 800 / 1000 / 1200 / 1500 mm
  • Genişlik: Modüler – tank geometrisine özel

Lamella boyu, havuz yüksekliği ve hedeflenen çöktürme alanına göre projelendirilir.

Etkin Çöktürme Yüzey Alanı

SW65 lamella sistemi:

  • Klasik çöktürme tanklarına göre
  • Aynı hacimde çok daha yüksek etkin yüzey alanı

oluşturur. Bu sayede yüksek katı yüklü sular dahi kısa sürede çöktürülür.

Taşıyıcı Konstrüksiyon Özellikleri

SW65 lamella plakaları;

  • Karbon çelik (epoksi boyalı)
  • Paslanmaz çelik (SS304 / SS316)

taşıyıcı kasalar içerisinde montajlanır.

Kasa tasarımı:

  • Ağır hizmet koşullarına uygundur
  • Yük dağılımını dengeler
  • Uzun süreli ve rijit çalışma sağlar

SW65 Lamella Kullanım Alanları

SW65 lamella özellikle aşağıdaki uygulamalar için uygundur:

  • Endüstriyel atıksu arıtma tesisleri
  • Belediye atıksu arıtma tesisleri
  • Kimyasal arıtma ve fosfor giderimi
  • Madencilik, taş ocakları ve agrega tesisleri
  • Yüksek AKM içeren proses ve yıkama suları

SW65 Lamella Avantajları

✅ Yüksek AKM’ye Uygun Tasarım

Geniş plaka aralığı sayesinde ağır ve iri floklarda dahi tıkanmadan çalışır.

✅ Yüksek Debilerde Stabil Performans

Debi ve yük değişimlerinden minimum düzeyde etkilenir.

✅ Kompakt ve Modüler Yapı

Alan kısıtı olan tesislerde yüksek kapasite sağlar.

✅ Düşük Bakım İhtiyacı

Hareketli parça içermez, enerji tüketimi yoktur.

✅ Mevcut Tesislere Uyum

Mevcut betonarme veya çelik tanklara retrofit olarak uygulanabilir.

SW65 Lamella – Su Tipi Uyumu

  • Uygun su tipi: Atıksu / yüksek AKM içeren sular
  • Önerilen kullanım: Endüstriyel, belediye ve madencilik uygulamaları

SW65 lamella modeli; yüksek katı yüklü sular, değişken debiler ve zorlu proses koşulları için geliştirilmiş, güvenilir ve uzun ömürlü bir çöktürme çözümüdür. Doğru tasarım ile arıtma tesislerinde yüksek performans ve düşük işletme maliyeti sağlar.
